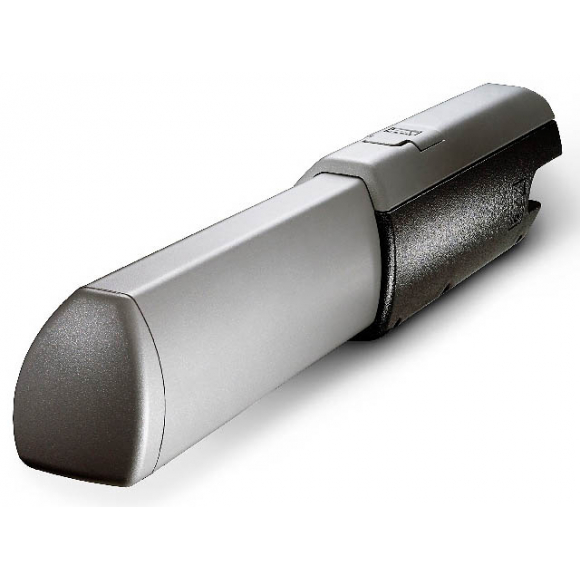

CAME ATI A3024N (арт. 001A3024N) — электромеханический линейный самоблокирующийся привод 24В для распашных ворот со створкой шириной до 3 м и весом до 800 кг. Это 24-вольтовая версия легендарного ATI 3000 от CAME с интенсивностью использования 100% — непрерывная работа без обязательных пауз. Низковольтный двигатель обеспечивает повышенную электробезопасность и возможность работы от резервных аккумуляторных батарей при отключении электроэнергии. Червячная передача с бронзовой втулкой гарантирует надёжную работу в суровых зимних условиях. Блок управления ZL180 в комплект одиночного привода не входит. Гарантия производителя — 3 года.
Технические характеристики привода CAME ATI A3024N
| Артикул | 001A3024N |
|---|---|
| Производитель | CAME (Италия) |
| Серия | ATI |
| Тип привода | Электромеханический линейный, самоблокирующийся |
| Напряжение питания (сеть) | ~230В 50/60 Гц |
| Напряжение питания двигателя | =24В DC |
| Максимальный ток | 10 А |
| Потребляемая мощность | 120 Вт |
| Тяговое усилие | 400–3000 Н |
| Передаточное число | 1/36 |
| Длина хода штока | 300 мм |
| Максимальный вес створки | до 800 кг |
| Максимальная ширина створки | до 3 м |
| Пределы использования | 3 м / 400 кг — 2,5 м / 600 кг — 2 м / 800 кг |
| Угол открывания створки | до 120° |
| Макс. монтажный размер «С» | 60 мм |
| Время открывания (90°) | Регулируемое (12–35 сек) |
| Интенсивность использования | 100% |
| Концевые выключатели | Микропереключатели на открытие и закрытие |
| Самоблокировка | Да (червячная передача) |
| Диапазон рабочих температур | от -20°C до +55°C |
| Класс защиты | IP44 |
| Материал корпуса | Прессованный алюминий |
| Масса привода | 8,5–10 кг |
| Габаритные размеры | 793 × 88 × 126 мм |
| Разблокировка | Ключом (встроенная) |
| Сертификация | EN Tested (EN12445 / EN12453) |
| Резервное питание | Возможно (плата LB180 + АКБ) |
| Блок управления | Не входит (рекомендуется ZL180, арт. 002ZL180) |
| Гарантия | 3 года (официальная CAME) |
Комплектация одиночного привода CAME ATI A3024N
Привод электромеханический CAME ATI A3024N (арт. 001A3024N)
Линейный электромеханический привод 24В в компактном корпусе из прессованного алюминия. Внутри расположен электродвигатель постоянного тока 24В с червячной передачей и бронзовой втулкой. Ходовой винт имеет специальное покрытие для долговечной работы с длиной хода 300 мм. В конструкции предусмотрена защита основных элементов трансмиссии с использованием деталей с прогнозируемым износом и лёгкой заменой. Встроенные концевые микропереключатели обеспечивают точную регулировку углов. Подключение к блоку управления — одним 3-жильным кабелем. Привод универсальный — устанавливается на любую створку без различия DX/SX.
Стальной крепёж для ворот с повышенным люфтом петель
Специальный стальной крепёж, рассчитанный на ворота с повышенным люфтом петель. Обеспечивает надёжное крепление привода к створке даже на старых или изношенных конструкциях. Привод может устанавливаться для открывания как внутрь, так и наружу.
Состав комплекта CAME ATI 3024N KIT (приобретается отдельно)
| Компонент | Кол-во |
|---|---|
| Привод ATI A3024N (арт. 001A3024N) | 2 шт. |
| Блок управления ZL180 (арт. 002ZL180) | 1 шт. |
Дополнительное оборудование (приобретается отдельно)
Блок управления ZL180 (арт. 002ZL180)
Электронный блок управления с дисплеем для одного или двух приводов 24В. Токовая система обнаружения помех обеспечивает безопасную остановку и реверс створки при контакте с препятствием. Функции: самодиагностика, замедление в начале и конце цикла, частичное открытие для пешеходного прохода, мгновенная остановка от радио-брелка, контроль возникновения помех. Диапазон рабочих температур: от -20°C до +55°C.
Плата аварийного питания LB180 (арт. 002LB180)
Плата резервного питания для блока управления ZL180. Позволяет подключить аккумуляторные батареи, обеспечивая бесперебойную работу ворот при кратковременных отключениях электроэнергии. Рекомендуется для объектов, где критически важен постоянный доступ: КПП, парковки, пожарные выезды.
Система дистанционной разблокировки H3000
Внешний разблокиратор привода со встроенной кнопкой управления и тросом 5 м. Позволяет разблокировать привод из удобного места (например, из-за забора) при отключении электропитания, не имея прямого доступа к корпусу привода.
Сравнение CAME ATI A3024N (24В) и CAME ATI A3000A (230В)
| Параметр | ATI A3024N (24В) | ATI A3000A (230В) |
|---|---|---|
| Питание двигателя | 24В постоянный ток | 230В переменный ток |
| Макс. вес створки | до 800 кг | до 800 кг |
| Макс. ширина створки | до 3 м | до 3 м |
| Интенсивность | 100% (без пауз) | 50% |
| Мощность | 120 Вт | 150 Вт |
| Время открывания 90° | 12–35 сек (регулируемое) | 19 сек |
| Угол открытия | до 120° | до 110° |
| Длина хода штока | 300 мм | — |
| Габариты | 793 × 88 × 126 мм | — |
| Блок управления | ZL180 (с дисплеем, токовая защита) | ZF1N (базовый) |
| Токовая защита | Да (ZL180) | Нет |
| Резервное питание | Возможно (LB180 + АКБ) | Нет |
| ESM (Electric Security Mode) | Да | Нет |
| Электробезопасность | Повышенная (24В) | Стандартная (230В) |
| Рекомендуется для | КПП, парковки, интенсивный режим | Частный сектор, средняя интенсивность |
- Низковольтный двигатель 24В — повышенная электробезопасность + функция ESM (Electric Security Mode)
- 100% интенсивность — непрерывная работа без пауз, подходит для КПП, парковок и промышленных объектов
- Возможность резервного питания от АКБ (плата LB180) — бесперебойная работа при отключении электроэнергии
- Блок управления ZL180 с дисплеем — токовая защита от защемления, замедление, самодиагностика, частичное открытие
- Сертификация EN Tested (EN12445/EN12453) — соответствие европейским стандартам безопасности
- Самоблокирующаяся червячная передача с бронзовой втулкой — не требуется электрозамок, надёжна зимой
- Регулируемая скорость открывания (12–35 сек на 90°) — настройка под конкретный объект
- Угол открытия до 120° — шире, чем у версии 230В (110°)
- Подключение одним 3-жильным кабелем — упрощённый монтаж для установщика
- Универсальный привод без DX/SX — один артикул на любую створку
- Компактные габариты (793 × 88 × 126 мм) — меньше, чем у ATI 5024N, подходит для средних ворот
- Официальная гарантия CAME 3 года — поставки в Россию не прекращались, доступные запчасти
