Комплект автоматики для распашных ворот CAME ATI5000A KIT — базовая версия для двустворчатых распашных ворот весом до 1000 кг и шириной до 5 метров. Два линейных самоблокирующихся привода A5000A (230В), отдельный блок управления ZF1N, встраиваемый радиоприёмник AF43S и два пульта-брелока TOP44RBN с динамическим кодом Rolling Code. Фотоэлементы и сигнальная лампа в базовый комплект не входят — заказываются отдельно или выбирается расширенная комплектация. Стальной крепёж с повышенным люфтом петель для широких ворот. Гарантия 3 года.
Вес: до 1000 кг
Ширина: до 5 м
Интенсивность: 50%
Питание: 230 В
С: до 120 мм
2 пульта Rolling Code
IP44
Гарантия: 3 года
До 1000 кг и до 5 м — старший линейный привод серии ATI 230В
A5000A — флагман линейки ATI. Ход штока 500 мм (против 300 мм у A3000A) обеспечивает работу со створками до 5 метров. Монтажное расстояние С до 120 мм — вдвое больше, чем у A3000A (60 мм). Стальной крепёж с повышенным люфтом петель компенсирует геометрические погрешности широких ворот с небольшим разбегом в петлях.
Два пульта TOP44RBN с динамическим кодом — оба пользователя защищены сразу
В комплекте два 4-канальных пульта TOP44RBN с Rolling Code: каждое нажатие генерирует новый уникальный код, перехватить и воспроизвести сигнал радиосканером невозможно. В базовом combo KIT — один пульт TOP44FGN со статическим кодом. Здесь сразу два пользователя обеспечены защищёнными пультами без доборки.
Вес и ширина — обратно пропорциональные ограничения
1000 кг и 5 м — предельные значения для разных ситуаций, не для одной створки одновременно. При ширине 2 м — вес до 1000 кг; при ширине 5 м — вес значительно меньше. При ширине от 2,5 м производитель рекомендует электрозамок. Замок в комплект не входит.
Фотоэлементы не входят в комплект — для объектов с людьми обязательны
В данном комплекте фотоэлементы безопасности DIR10 не включены. При пересечении луча фотоэлементов движущимися воротами привод автоматически останавливается. Для объектов с детьми, животными или пешеходным трафиком фотоэлементы обязательны. Они входят в расширенный комплект ATI5000A RC combo KIT — или заказываются отдельно (CAME 001DIR10).
A5000A — без замедления и без реверса. Для активных объектов — смотрите ATI 5024N
ATI 5000 — классический привод с механическими концевиками: ворота останавливаются на полной скорости. Нет токовой защиты ESM и нет резервного питания. Подходит для частного дома с умеренной нагрузкой. Для объектов с высоким трафиком или требованием резервного питания — серия ATI 5024N (24В, 100%, ESM, LB180).

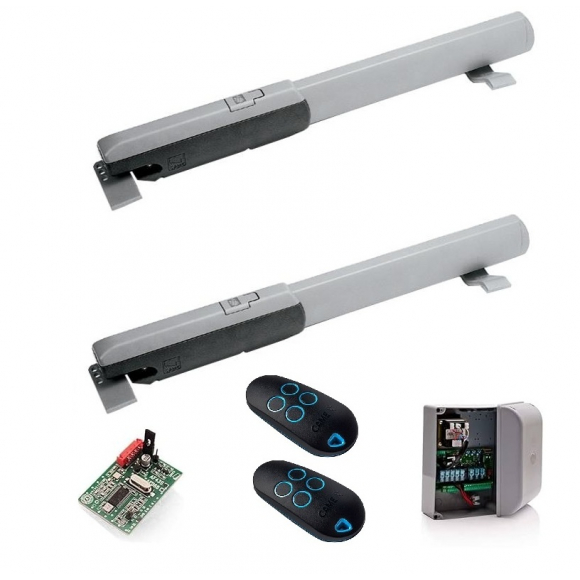

Состав комплекта CAME ATI5000A KIT
| Позиция | Описание | Кол-во |
|---|---|---|
| 001A5000A | Привод 230В линейный, самоблокирующийся. Ход штока 500 мм. С до 120 мм. Механические концевые выключатели. Стальной крепёж с повышенным люфтом петель. IP44. | 2 шт. |
| 002ZF1N | Блок управления для приводов 230В. Трансформатор 24В для периферии. Автозакрывание, задержка второй створки, самодиагностика. Подключение фотоэлементов и лампы (не входят в комплект). | 1 шт. |
| 001AF43S | Плата-радиоприёмник 433,92 МГц, монтируется в блок ZF1N | 1 шт. |
| TOP44RBN | 4-канальный брелок с динамическим кодом Rolling Code, 433,92 МГц, дальность до 150 м | 2 шт. |
| Монтажный набор | Стальные монтажные пластины и кронштейны с повышенным люфтом петель, болты, гайки, ключи разблокировки, инструкция на русском языке. | компл. |
Нужны фотоэлементы с первого дня? → RC combo KIT выгоднее доборки
Если на объекте есть пешеходный трафик — фотоэлементы DIR10 обязательны. Добавить их в этот комплект можно отдельно, но итоговая цена выйдет дороже, чем сразу взять ATI5000A RC combo KIT — там те же приводы, тот же блок, пульт TOP44RBN и фотоэлементы DIR10 уже в комплекте.
Три комплектации ATI5000A — что входит в каждую:
KIT — эта модель
✔ 2 × привод A5000A
✔ Блок ZF1N
✔ Приёмник AF43S
✔ TOP44RBN × 2 (дин. код)
✗ Фотоэлементы — нет
combo KIT
✔ 2 × привод A5000A
✔ Блок ZF1N
✔ Приёмник AF43S
✔ TOP44FGN × 1 (стат. код)
✗ Фотоэлементы — нет
RC combo KIT — полный
✔ 2 × привод A5000A
✔ Блок ZF1N
✔ Приёмник AF43S
✔ TOP44RBN × 1 (дин. код)
✔ Фотоэлементы DIR10 — есть
В комплект не входят — при необходимости заказываются отдельно:
— Фотоэлементы CAME 001DIR10 — безопасность движения ворот (входят в RC combo KIT)
— Электрозамок — рекомендуется при ширине ворот от 2,5 м
— Сигнальная лампа (CAME KLED 230В) — световая индикация движения ворот
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Дополнительные пульты TOP44RBN — для остальных пользователей объекта
Технические характеристики привода CAME A5000A
| Параметр | Значение |
|---|---|
| Тип привода | Линейный, самоблокирующийся |
| Питание мотора | 230 В AC |
| Максимальный вес | 1000 кг (обратно пропорц. ширине) |
| Максимальная ширина | 5 м |
| Интенсивность | 50% |
| Мощность / ток | 150 Вт, 1,2 А |
| Тяговое усилие | 400–3000 Н (регулируемое) |
| Время открытия 90° | 32 сек |
| Ход штока | 500 мм |
| Угол открытия | до 120° |
| Монт. расстояние С (max) | 120 мм |
| Редуктор | Планетарный + червячная передача, бронзовая втулка, масляная ванна |
| Степень защиты | IP44 |
| Диапазон температур | -20°C ... +55°C (реально до -30°C) |
| Габариты | 993 × 88 × 126 мм |
| Крепёж | Сталь с повышенным люфтом петель |
Реальная эксплуатация: когда подходит этот комплект
Берите этот KIT, если: фотоэлементы уже есть от предыдущей установки или подбираются под конкретный объект отдельно (DIR20, DIR30 и т.д.), и нужны сразу два пульта с динамическим кодом для двух постоянных пользователей.
Берите RC combo KIT, если: на объекте есть пешеходный трафик (дети, животные, гости) и нужна безопасность фотоэлементами с первого дня — там уже всё включено.
Берите combo KIT, если: нужен один пульт, а фотоэлементы докупаются позже или уже есть.
Зависимость веса и ширины: 1000 кг и 5 м — не одновременно. При ширине 2 м — до 1000 кг; при ширине 5 м — значительно меньше. Уточните реальные параметры ворот перед заказом.
Зимой: реально работает до -30°C. Механические концевики не замерзают. Пластичная литиевая смазка ходового винта раз в сезон обязательна. ВД-40 категорически запрещён.
Берите RC combo KIT, если: на объекте есть пешеходный трафик (дети, животные, гости) и нужна безопасность фотоэлементами с первого дня — там уже всё включено.
Берите combo KIT, если: нужен один пульт, а фотоэлементы докупаются позже или уже есть.
Зависимость веса и ширины: 1000 кг и 5 м — не одновременно. При ширине 2 м — до 1000 кг; при ширине 5 м — значительно меньше. Уточните реальные параметры ворот перед заказом.
Зимой: реально работает до -30°C. Механические концевики не замерзают. Пластичная литиевая смазка ходового винта раз в сезон обязательна. ВД-40 категорически запрещён.
Альтернативы — когда рассмотреть другую модель
Нужны те же приводы с фотоэлементами в базе?
ATI5000A RC combo KIT — те же приводы, пульт TOP44RBN и фотоэлементы DIR10. Готово к монтажу сразу.
CAME ATI5000A RC combo KIT — полный комплект с фотоэлементами → Нужна 100% интенсивность, замедление или резервное питание? ATI 5024N — 24В, 100%, токовая защита ESM, регулируемая скорость, резервное питание LB180. Та же нагрузка 1000 кг / 5 м.
CAME ATI 5024N (арт. 1566) — 24В, 100%, ESM, резерв питания → Столбы с С больше 120 мм? ATS50DGM RC KIT — телескопический 24В, С до 200 мм, 100%, CAME Connect.
CAME ATS50DGM RC KIT — телескопический, С до 200 мм → Ворота до 7 м или нужен энкодер при 230В? AXO 7 — до 1000 кг, до 7 м, энкодер с замедлением и реверсом, блок ZM3E.
CAME AXO 7 (арт. 1564) — до 7 м, энкодер, 230В → Нужен скрытый монтаж? FROG-A KIT — подземный, IP67, снаружи не виден.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME ATI5000A RC combo KIT — полный комплект с фотоэлементами → Нужна 100% интенсивность, замедление или резервное питание? ATI 5024N — 24В, 100%, токовая защита ESM, регулируемая скорость, резервное питание LB180. Та же нагрузка 1000 кг / 5 м.
CAME ATI 5024N (арт. 1566) — 24В, 100%, ESM, резерв питания → Столбы с С больше 120 мм? ATS50DGM RC KIT — телескопический 24В, С до 200 мм, 100%, CAME Connect.
CAME ATS50DGM RC KIT — телескопический, С до 200 мм → Ворота до 7 м или нужен энкодер при 230В? AXO 7 — до 1000 кг, до 7 м, энкодер с замедлением и реверсом, блок ZM3E.
CAME AXO 7 (арт. 1564) — до 7 м, энкодер, 230В → Нужен скрытый монтаж? FROG-A KIT — подземный, IP67, снаружи не виден.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME ATI5000A KIT
- Максимальные параметры серии ATI 230В: до 1000 кг и до 5 м.
- Два пульта TOP44RBN с динамическим кодом Rolling Code — оба пользователя защищены с первого дня без доборки.
- Стальной крепёж с повышенным люфтом петель — работает с воротами, у которых есть небольшой разбег в петлях, без подгонки кронштейнов.
- С до 120 мм — вдвое больше, чем у A3000A, подходит для большинства бетонных и каменных столбов.
- Самоблокировка: ворота не откроются вручную без ключа разблокировки.
- Механические концевые выключатели — надёжная работа при любых морозах без отказов.
- Проверенная механика: планетарный редуктор + бронзовая втулка в масляной ванне, ресурс 10+ лет при правильной смазке.
- Реально работает до -30°C — подтверждено монтажниками в Сибири и на Урале.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по всей России.
