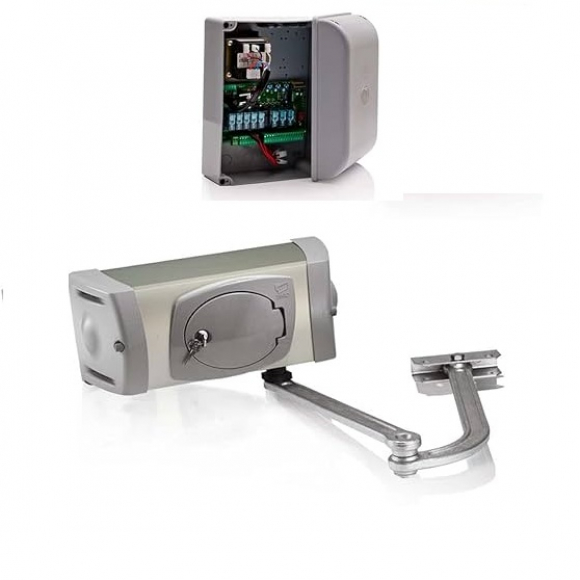

Комплект автоматики для калитки или одностворчатых ворот CAME FE1000/1 — рычажный привод серии FERNI для одной тяжёлой створки на широких столбах: вес до 800 кг, ширина до 4 метров, монтажное расстояние С до 380 мм. Комплект включает один привод F1000, отдельный блок управления ZF1N и монтажный набор. Оптимальное решение там, где нужна автоматика только для калитки или там, где ворота одностворчатые. Гарантия 3 года.
Вес: до 800 кг
Ширина: до 4 м
Интенсивность: 30%
Питание: 230 В
С до 380 мм — максимум в линейке
Тип: Рычажный
1 привод — калитка / 1 створка
IP54
Гарантия: 3 года
Один привод — для калитки или одностворчатых ворот
Этот комплект собран под конкретную задачу: автоматизировать одну створку. Калитка рядом с въездными воротами, однопольные распашные ворота, въезд на территорию с одной широкой створкой — всё это задачи именно для FE1000 KIT. Второй привод в таких случаях просто не нужен, а переплачивать за него нет смысла.
С до 380 мм — устанавливается на любые кирпичные и бетонные столбы
ATI 3000 — С до 60 мм. ATI 5000, AXO 4 — С до 120 мм. ATS50AGS — С до 200 мм. F1000 — С до 380 мм. Это абсолютный максимум среди наружных приводов CAME. Привод встаёт на кирпичный столб любой разумной ширины — даже при самых далеко смещённых петлях без переделки опоры и нестандартных кронштейнов.
Рычажный механизм — плавный равномерный ход с замедлением
Шарнирный рычаг F1000 обеспечивает особый характер движения створки: плавный разгон в начале и мягкое замедление перед упором. Ворота весом 400–800 кг не бьют в упор на полной скорости — это снижает нагрузку на петли, раму и сам привод. Линейные ATI 230В в конце хода останавливаются резко.
Отдельный блок управления ZF1N — диагностика без вскрытия привода
F1000/1 поставляется с отдельным блоком управления ZF1N, монтируемым на столбе. Это упрощает обслуживание и замену блока: всё оборудование доступно без вскрытия корпуса привода. Блок поддерживает 2 пары фотоэлементов, сигнальную лампу 230В, кнопку открытия, автозакрывание. При необходимости к блоку можно подключить второй привод — если в будущем понадобится расширение.
Состав комплекта CAME FE1000/1
| Позиция | Описание | Кол-во |
|---|---|---|
| CAME F1000 | Рычажный самоблокирующийся привод 230В. Шарнирный стальной рычаг. С до 380 мм. IP54. Встроенная разблокировка с ключом. Специальная монтажная пластина в комплекте. | 1 шт. |
| CAME 002ZF1N | Блок управления 230В для одного или двух приводов. Раздельный монтаж на столб. Трансформатор 24В для периферии. Автозакрывание, регулировка задержки второй створки, самодиагностика. | 1 шт. |

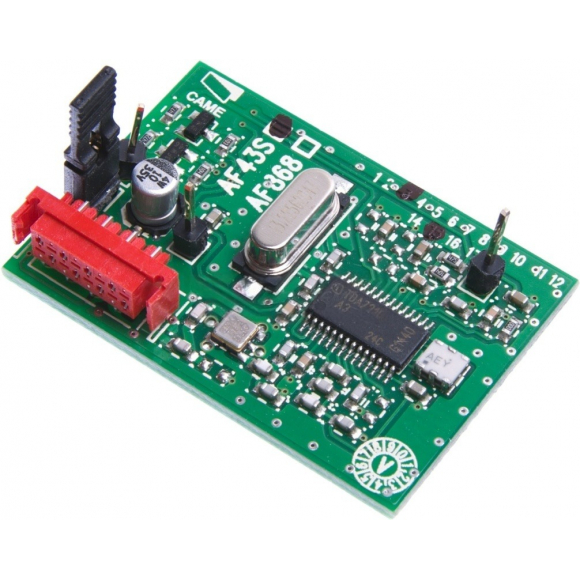

| CAME 001AF43S | Встраиваемый радиоприёмник 433,92 МГц, монтируется в блок ZF1N | нет |
| Монтажный набор | Специальная монтажная пластина для установки на любую поверхность столба. Шарнирный рычаг с регулируемой длиной, все болты, гайки, ключ разблокировки, инструкция. | компл. |
Пульт и фотоэлементы не входят в комплект — для двустворчатых ворот есть готовое решение
В данном комплекте пульт управления, приемник и фотоэлементы безопасности DIR10 не включены — их необходимо заказать отдельно. Если ваша задача — автоматизировать двупольные ворота, то значительно выгоднее сразу взять CAME F1000 COMBO KIT: два привода, блок, приёмник, пульт и фотоэлементы — всё в одной коробке по более выгодной цене.
Технические характеристики привода CAME F1000
| Параметр | Значение |
|---|---|
| Тип привода | Рычажный, самоблокирующийся, шарнирный стальной рычаг |
| Питание мотора | 230 В AC |
| Максимальный вес створки | 800 кг |
| Максимальная ширина | 4 м |
| Монт. расстояние С (max) | 380 мм |
| Интенсивность | 30% |
| Крутящий момент | до 180 Нм |
| Угол открывания | до 120° |
| Степень защиты | IP54 |
| Диапазон температур | -20°C ... +55°C |
| Корпус | Металл (алюминий + сталь) |
| Рычаг | Шарнирный, стальной, регулируемая длина |
| Монтажная пластина | Специальная — для установки на любую поверхность столба |
| Разблокировка | Встроенная с ключом / внешняя H3000 (опция) |
| Дополнительно | Поддержка складных ворот-«книжки» / «гармошки» |
Реальная эксплуатация: когда одного привода достаточно
Калитка рядом с воротами: самый частый сценарий. Ворота уже автоматизированы или открываются вручную, а калитка — отдельная створка на широком кирпичном столбе. FE1000/1 — ровно под эту задачу: один привод, отдельный блок, ничего лишнего.
Однопольные въездные ворота: встречаются реже, но бывают — одна тяжёлая широкая створка на въезде. Здесь второй привод конструктивно не нужен, а блок ZF1N рассчитан и на такую конфигурацию.
Если в будущем понадобится второй привод: блок ZF1N поддерживает подключение второго привода F1000. Можно начать с одного, а при необходимости расширить — докупить привод без замены электроники.
Если нужны двухствочатые ворота уже сейчас: не стоит собирать комплект по частям. F1000 COMBO KIT — два привода, пульт, фото и приёмник сразу, итоговая цена выгоднее, чем покупать всё отдельно.
Зимой: IP54, работает до -20...-25°C. Смазка шарнирного рычага раз в сезон обязательна. При примёрзшей петле нагрузка резко растёт — перед сезоном убедитесь в свободном ходе створки.
Однопольные въездные ворота: встречаются реже, но бывают — одна тяжёлая широкая створка на въезде. Здесь второй привод конструктивно не нужен, а блок ZF1N рассчитан и на такую конфигурацию.
Если в будущем понадобится второй привод: блок ZF1N поддерживает подключение второго привода F1000. Можно начать с одного, а при необходимости расширить — докупить привод без замены электроники.
Если нужны двухствочатые ворота уже сейчас: не стоит собирать комплект по частям. F1000 COMBO KIT — два привода, пульт, фото и приёмник сразу, итоговая цена выгоднее, чем покупать всё отдельно.
Зимой: IP54, работает до -20...-25°C. Смазка шарнирного рычага раз в сезон обязательна. При примёрзшей петле нагрузка резко растёт — перед сезоном убедитесь в свободном ходе створки.
В комплект не входят — при необходимости заказываются отдельно:
— Пульт CAME TOP44RBN — радиоуправление воротами (входит в F1000 COMBO KIT)
— Фотоэлементы CAME 001DIR10 — безопасность движения ворот (входят в F1000 COMBO KIT)
— Сигнальная лампа KLED (001KLED, 230В) — световая индикация движения ворот
— Антенна (CAME TOP-A433N) — для увеличения дальности радиосигнала
— Приемник
Когда рассмотреть другую модель
Нужны двухстворчатые ворота — два привода, пульт и фото сразу в одном комплекте?
F1000 COMBO KIT — два привода F1000, блок ZF1N, приёмник, пульт TOP44RBN и фотоэлементы DIR10. Готово к монтажу.
CAME F1000 COMBO KIT (8K01MB-027) — полный комплект на ворота → Нужна более современная версия FERNI с энкодером и реверсом при препятствии? FE40230 COMBO KIT — обновлённый привод серии FERNI, энкодер, блок ZA3P с режимом калитки, пульт с динамическим кодом Rolling Code.
CAME FE40230 COMBO KIT — обновлённый FERNI, энкодер, реверс → Нужна 100% интенсивность или столбы не шире 120 мм? AXO 5 — 24В, 100% интенсивность, токовая защита ESM, замедление, резервное питание. Линейный привод, С до 120 мм.
CAME AXO 5 (арт. 1949) — линейный 24В, 100%, С до 120 мм → Ворота лёгкие — до 300 кг, 2,3 м, но столбы широкие? FAST 70 KIT — рычажный привод для лёгких ворот, С до 200 мм, встроенный блок управления.
CAME FAST 70 KIT — до 300 кг, до 2,3 м, рычажный → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
CAME F1000 COMBO KIT (8K01MB-027) — полный комплект на ворота → Нужна более современная версия FERNI с энкодером и реверсом при препятствии? FE40230 COMBO KIT — обновлённый привод серии FERNI, энкодер, блок ZA3P с режимом калитки, пульт с динамическим кодом Rolling Code.
CAME FE40230 COMBO KIT — обновлённый FERNI, энкодер, реверс → Нужна 100% интенсивность или столбы не шире 120 мм? AXO 5 — 24В, 100% интенсивность, токовая защита ESM, замедление, резервное питание. Линейный привод, С до 120 мм.
CAME AXO 5 (арт. 1949) — линейный 24В, 100%, С до 120 мм → Ворота лёгкие — до 300 кг, 2,3 м, но столбы широкие? FAST 70 KIT — рычажный привод для лёгких ворот, С до 200 мм, встроенный блок управления.
CAME FAST 70 KIT — до 300 кг, до 2,3 м, рычажный → Нужен скрытый монтаж? FROG-A KIT — подземный, монтируется в бетонный короб, снаружи не виден, IP67.
CAME FROG-A-KIT (арт. 1540) — подземный, IP67 →
Почему выбирают CAME FE1000/1
- Единственный нужный привод — без переплаты за второй: идеальный выбор для калитки или однопольных ворот.
- Монтажное расстояние С до 380 мм — абсолютный максимум среди наружных приводов CAME: встаёт на кирпичный, бетонный или каменный столб любой ширины без переделки конструкции.
- Рычажный механизм — плавный равномерный ход и мягкое замедление в конце цикла: ворота 400–800 кг не бьют в упор, нагрузка на петли и раму минимальна.
- Самоблокировка — ворота не откроются вручную без ключа разблокировки, дополнительный замок не нужен.
- Блок ZF1N рассчитан на два привода — при необходимости второй привод добавляется без замены электроники.
- Поддержка складных ворот «книжка» / «гармошка» — уникальная возможность для наружного рычажного привода CAME.
- Специальная монтажная пластина — установка на любую поверхность столба (кирпич, бетон, металл, камень) без строительных работ.
- IP54 — полная пылезащита и защита от брызг воды с любого направления.
- Официальные поставки CAME (Италия), гарантия 3 года, широкая сервисная сеть по всей России.
