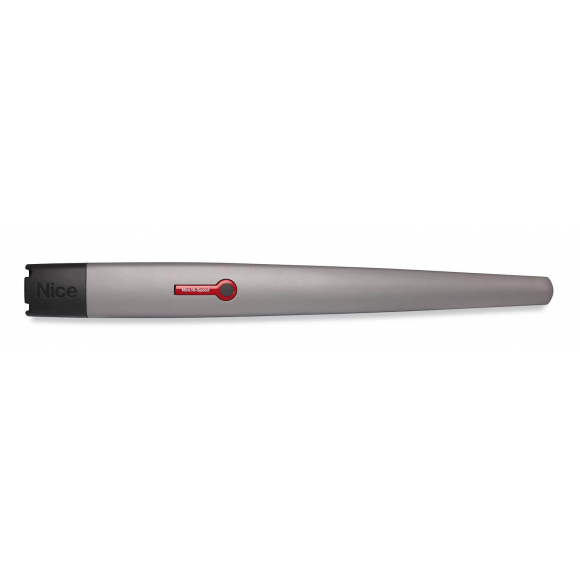

Nice TO6024HS — высокоскоростной линейный электромеханический привод серии TOONA HI-SPEED для автоматизации тяжёлых распашных ворот со створками шириной до 6 м и массой до 1450 кг. Это промышленный класс автоматики: питание 24 В DC, встроенный магнитный энкодер, интенсивность 100% (41 цикл/час) и тяговое усилие 2200 Н. Скоростной двигатель обеспечивает открытие на 90° за ~30 секунд — вдвое быстрее стандартных моделей TOONA. Увеличенный ход штока 584 мм, бронзовая ходовая втулка и повышенное передаточное отношение червячной пары гарантируют плавную и бесшумную работу даже с самыми тяжёлыми кованными и комбинированными створками.
Технические характеристики Nice TO6024HS
| Тип привода | Линейный электромеханический (червячный), HI-SPEED |
| Серия | Nice TOONA HS |
| Макс. вес створки | 1450 кг |
| Макс. ширина створки | 6 м |
| Тяговое усилие | 2200 Н |
| Ход штока | 584 мм |
| Время открытия (90°) | ~30 секунд |
| Скорость | 0,020 м/с |
| Питание сети | 230 В / 50 Гц |
| Питание двигателя | 24 В DC |
| Мощность | 120 Вт |
| Номинальный ток | 5 А |
| Интенсивность | 100% (41 цикл/час) |
| Класс защиты | IP44 |
| Диапазон температур | -20...+55 °C |
| Самоблокировка | Да (нереверсивный, червячная передача) |
| Энкодер | Магнитный (встроенный в двигатель) |
| Концевые выключатели | Механические упоры (открыто/закрыто) |
| Обнаружение препятствий | Двойное (ток + энкодер) |
| Ходовая втулка | Бронза |
| Разблокировка | Металлическим ключом (красный рычаг — серия HS) |
| Корпус | Алюминий + полиэстеровое покрытие |
| Габариты | 1200 x 128 x 150 мм |
| Вес привода | ~15 кг |
| Резервное питание | PS324 (через MC824H) |
| Совместимый БУ | MC824H (Moonclever) — ТОЛЬКО |
| Технологии | BlueBUS, BusT4, Opera, Solemyo |
Комплектация Nice TO6024HS (одиночный привод)
TO6024HS продаётся как одиночный высокоскоростной привод. Блок управления MC824H, приёмник, пульты, фотоэлементы и лампа приобретаются отдельно или в составе комплектов TO6024HSBDKIT / TO6024HSBDKIT2 / TO6024HSBDKLT.
В поставку входят
Высокоскоростной привод TO6024HS
Линейный мотор-редуктор 24 В DC со встроенным магнитным энкодером. Усиленный корпус из алюминия с полиэстеровым покрытием. Бронзовая ходовая втулка и повышенное передаточное отношение червячной пары обеспечивают плавность хода даже при максимальной нагрузке 1450 кг. Ход штока 584 мм рассчитан на широкие створки до 6 м. Усовершенствованная задняя часть для надёжного крепления на столбе или металлоконструкции.
Механические упоры открытого и закрытого положения
Два регулируемых механических упора определяют крайние положения створки. В сочетании с магнитным энкодером обеспечивают точное позиционирование: энкодер контролирует позицию электронно, упоры — механически.
Ключ разблокировки (красный рычаг)
Прочный металлический механизм разблокировки — фирменный признак серии HI-SPEED. Позволяет перевести привод в ручной режим при отсутствии электричества. Металлический ключ, в отличие от пластиковых версий WINGO, выдерживает значительные усилия.
Крепёжные элементы и кронштейн
Усиленный кронштейн для монтажа привода на столбе или металлоконструкции ворот. Усовершенствованная задняя часть обеспечивает надёжную фиксацию при работе с тяжёлыми створками. Все электрические подключения расположены в верхней части корпуса.
Инструкция по монтажу и эксплуатации
Подробная документация с чертежами установки, таблицами зависимости вес/ширина, схемами подключения к MC824H, процедурой автообучения и настройкой через OVIEW.
Что нужно докупить для работы системы
Блок управления MC824H (Moonclever)
Единственный совместимый блок управления. BlueBUS, BusT4, Opera. Двойное обнаружение препятствий (ток + энкодер). Автораспознавание привода при первом запуске. Резервное питание от PS324. Макс. мощность до 360 Вт / 15 А. Расширенная диагностика через OVIEW.
Радиоприёмник OXIBD и пульты
Приёмник OXIBD (двунаправленная связь, 4 канала, до 500 м в сети) встраивается в MC824H. Пульты: ON3EBD (3-канальный, индикация статуса цветом) или INTI2R (2-канальный, компактный). Для объектов с повышенной дальностью — OXILR + ON3ELR (до 1 км).
Фотоэлементы EPMB (BlueBUS)
Пара инфракрасных фотоэлементов BlueBUS — подключение двумя проводами без полярности. Для промышленных объектов рекомендуется установка 2-3 пар на разной высоте. При проёме шире 5 м могут потребоваться дополнительные стойки PPH1.
Сигнальная лампа ELDC
LED-лампа со встроенной антенной. Предупреждает о начале движения ворот. Обязательна по нормам безопасности EN 12453, особенно важна на промышленных объектах с пешеходным трафиком.
Готовые комплекты на базе TO6024HS
| TO6024HSBDKIT (арт. 1573) | 2 x TO6024HS + MC824H + OXIBD + ON3EBD (без фото и лампы) |
| TO6024HSBDKIT2 (арт. 1571) | 2 x TO6024HS + MC824H + OXIBD + ON3EBD + EPMB + ELDC |
| TO6024HSBDKLT | 2 x TO6024HS + MC824H в защитном боксе + OXIBD + ON3EBD + EPMB + ELDC |
KLT-версия содержит MC824H в защитном пластиковом боксе для наружного монтажа — удобно, когда нет возможности разместить блок управления в помещении.
Реальная эксплуатация: что говорят владельцы и монтажники
- Промышленный класс — створки до 1450 кг и 6 м, интенсивность 100% без перегрева, рассчитан на непрерывную работу
- Скоростное открытие ~30 секунд на 90° — вдвое быстрее стандартных TOONA, экономия времени при высоком трафике
- Тяговое усилие 2200 Н — достаточно для тяжёлых кованых, комбинированных и промышленных створок
- Магнитный энкодер — двойное обнаружение препятствий (ток + позиция), повышенная безопасность на объектах с людьми
- Увеличенный ход штока 584 мм — рассчитан на широкие створки до 6 м с полным углом открытия
- Питание 24 В DC — плавный старт и остановка, электронная компенсация нагрузки, безопасное напряжение
- Бронзовая ходовая втулка + повышенное передаточное отношение — плавность хода и бесшумная работа при максимальной нагрузке
- Резервное питание PS324 — ворота работают при отключении электричества, критично для КПП и промышленных объектов
- BlueBUS + BusT4 — упрощённый монтаж фотоэлементов и аксессуаров двумя проводами без полярности
- Диагностика через OVIEW — расширенная настройка параметров MC824H, мониторинг состояния привода, история ошибок
- Прочный металлический механизм разблокировки — надёжнее пластиковых версий WINGO, выдерживает значительные усилия
- Совместимость с Opera, Solemyo, IT4WIFI — управление со смартфона, автономная работа от солнечных панелей, интеграция в СКУД
