Фурнитура SGN.02.150 Алютех — полный набор подвижных и фиксирующих элементов для самонесущих откатных ворот весом до 700 кг без направляющей балки. Включает роликовые опоры с подшипником 6304, верхний кронштейн, опорный ролик, нижний и верхний улавливатели, крышку-заглушку. Подходит для замены изношенных элементов, доукомплектации существующей конструкции или сборки ворот при наличии собственной направляющей. Если нужен комплект с направляющей — смотрите полный комплект SGN.02 Алютех с направляющей 6 м.

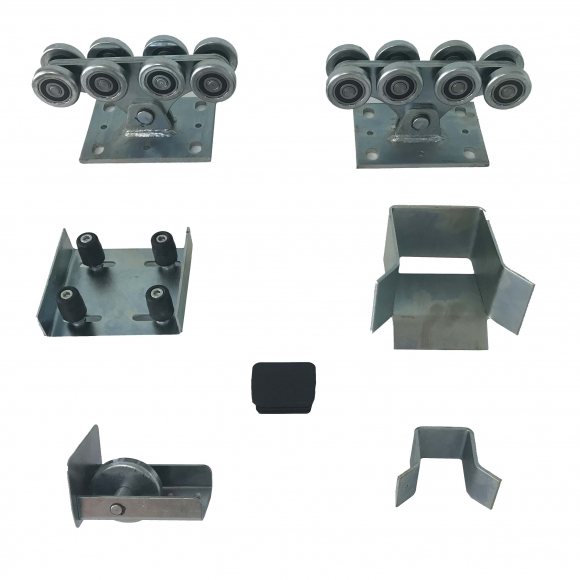

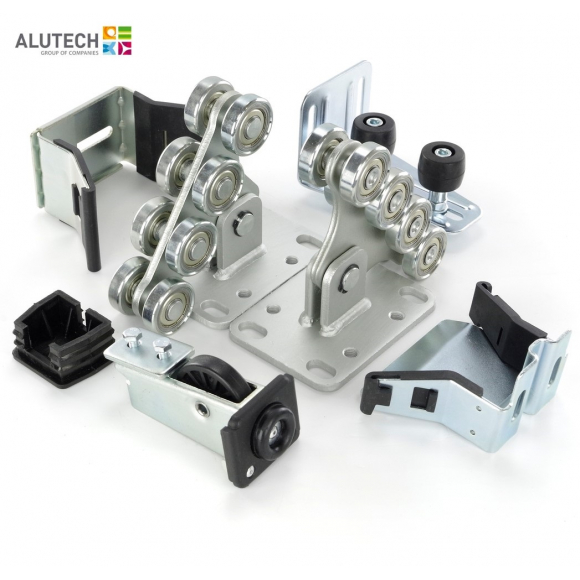

Состав набора фурнитуры SGN.02.150 Алютех

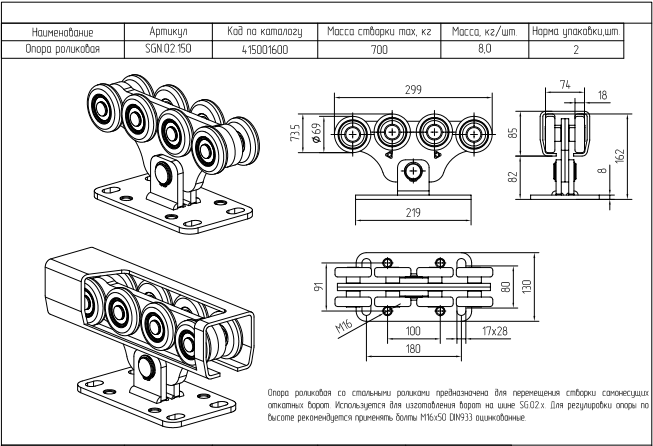

1. Роликовая опора SGN.02.150 — две штуки в комплекте. Подшипник 6304, металлические ролики. Толщина основания 8 мм — при установке ворота поднимаются от нуля на 82 мм. Ширина роликовой обоймы 74 мм обеспечивает запас хода в верхней части направляющей до 18 мм. Глубокая фаска предотвращает заклинивание ворот.

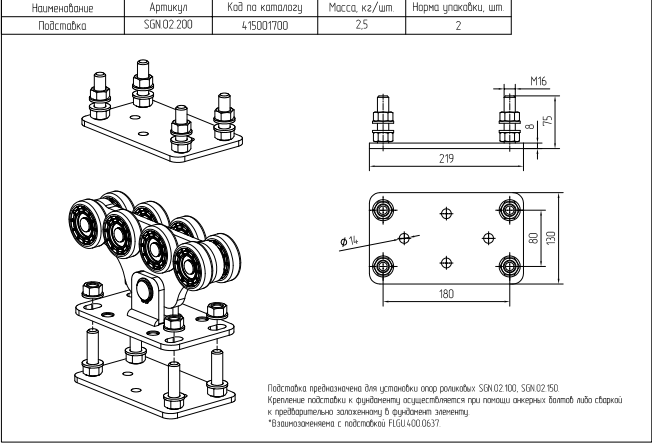

Для удобства монтажа настоятельно рекомендуем использовать подставку регулировочную SGN.02.200 — она также обеспечивает возможность регулировки ворот в случае проседания фундамента. В набор не входит, приобретается отдельно.

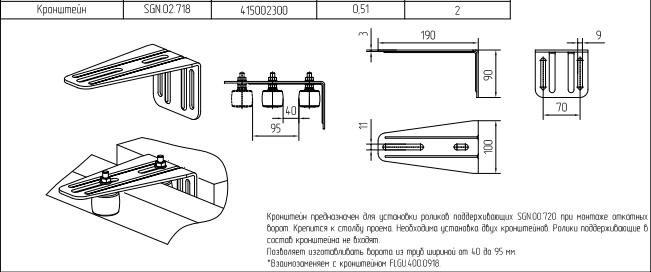

2. Кронштейн верхний SGN.02.718 — с резиновыми верхними поддерживающими роликами. Выполнен в виде пластины с 2 прорезями. Если противовес ворот выполняется в форме прямоугольника, обычно берут пару.

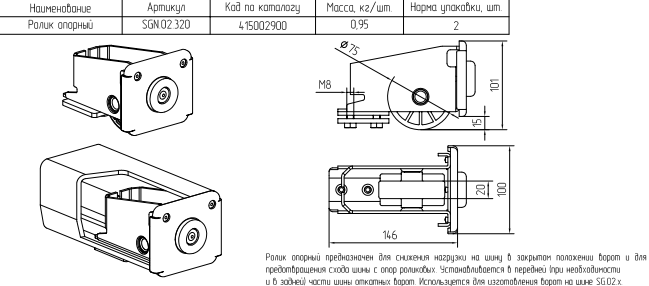

3. Опорный ролик SGN.02.320 — с пластиковым колесом без подшипника на оси. Пластиковый демпфер предотвращает скрежет ворот при вхождении в нижний улавливатель.

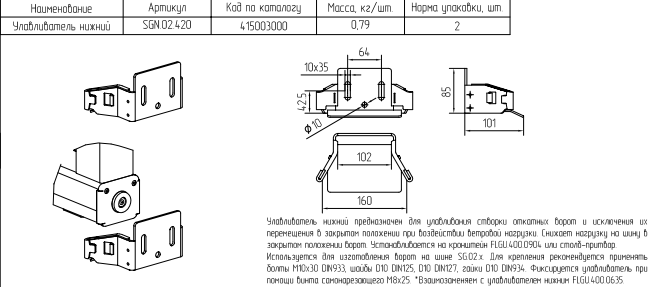

4. Улавливатель нижний SGN.02.420 — с пластиковыми накладками. Ширина принимающей площадки 102 мм.

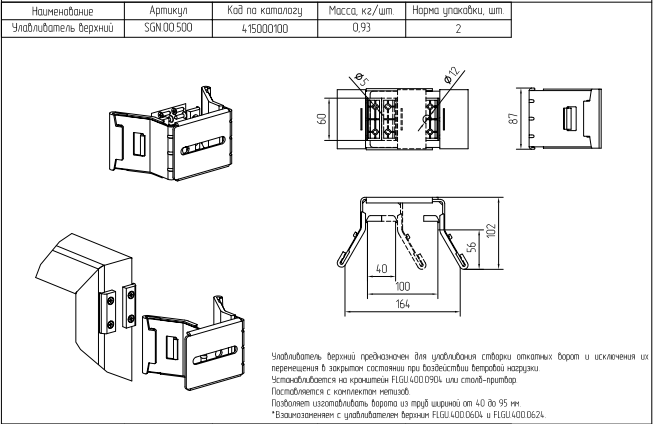

5. Улавливатель верхний SGN.00.500 — с пластиковыми накладками, регулировка захвата для ворот толщиной от 40 до 100 мм. Для предотвращения скрежета при закрытии в комплекте поставляются 2 накладки, которые монтируются на створку ворот с помощью саморезов.

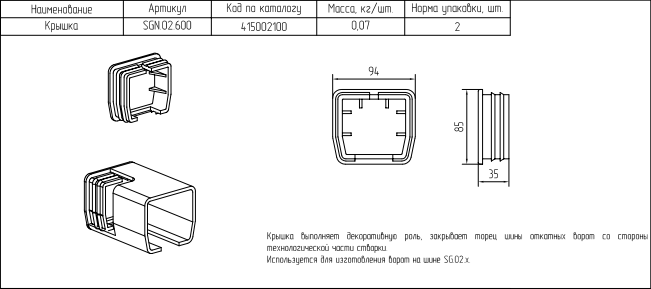

6. Крышка-заглушка SGN.02.600 — для направляющей, выполнена из резины. Данное изделие не предназначено для остановки ворот — перед ней желательно установить упор SGN.02.510 для предотвращения схода ворот с роликовых опор. Упор SGN.02.510 в набор не входит и приобретается отдельно.
Подберите направляющую по ширине проёма
Длина направляющей = ширина проёма + 50%. Ориентировочный подбор по ширине проёма:
— Направляющая балка — подбирается по ширине проёма (см. таблицу выше)
— Подставка регулировочная SGN.02.200 — обеспечивает удобство монтажа и регулировку при проседании фундамента. Настоятельно рекомендуется.
— Упор SGN.02.510 — устанавливается перед крышкой-заглушкой для предотвращения схода ворот с роликовых опор
— Дополнительный кронштейн SGN.02.718 — при прямоугольном противовесе ворот требуется пара
Технические характеристики фурнитуры SGN.02.150
| Параметр | Значение |
|---|---|
| Максимальный вес ворот | 700 кг |
| Серия | SGN.02 Алютех |
| Подшипник роликовой опоры | 6304 — грузоподъёмность на ~70% выше 6203 у Ролтэк ЕВРО |
| Ролики роликовой опоры | Металлические |
| Толщина основания опоры | 8 мм |
| Подъём ворот от нуля | 82 мм |
| Ширина роликовой обоймы | 74 мм (запас хода в верхней части направляющей — 18 мм) |
| Ширина улавливателя нижнего | 102 мм |
| Регулировка улавливателя верхнего | Толщина ворот от 40 до 100 мм |
Крышка-заглушка SGN.02.600 не является упором: она защищает торец направляющей, но не удерживает ворота от схода. Обязательно установите упор SGN.02.510 перед заглушкой — он заказывается отдельно.
Кронштейн SGN.02.718 — при прямоугольном противовесе нужна пара: в наборе один кронштейн. Если противовес ворот прямоугольный, обычно требуется два.
Выбор направляющей: длина балки = ширина проёма + ширина полотна + 15–20% запаса. Для стандартных проёмов до 4 м берите 8 м, до 5 м — 9 м, до 5,5 м — 11 м, до 6 м — 12 м. Точный расчёт зависит от конфигурации конкретных ворот.
Почему выбирают фурнитуру SGN.02.150 Алютех
- Подшипник 6304 — грузоподъёмность почти на 70% выше, чем 6203 у Ролтэк ЕВРО, лучше переносит ударные нагрузки.
- Металлические ролики в опорах SGN.02.150 — долговечнее полимерных при интенсивной эксплуатации.
- Пластиковый демпфер на опорном ролике SGN.02.320 — предотвращает скрежет при вхождении в нижний улавливатель.
- Глубокая фаска на роликовых опорах — предотвращает заклинивание ворот при перекосах.
- Улавливатель верхний с регулировкой от 40 до 100 мм — подходит для разной толщины створки без нестандартных деталей.
- Гибкость: набор без направляющей позволяет выбрать балку нужной длины отдельно или использовать имеющуюся.
- Полная совместимость со всей системой SGN.02, включая зубчатую рейку для автоматики.
